GIQ-AB型系列

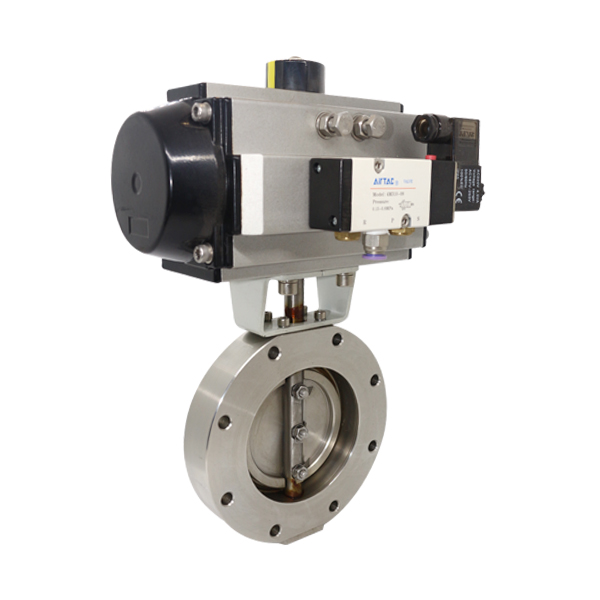

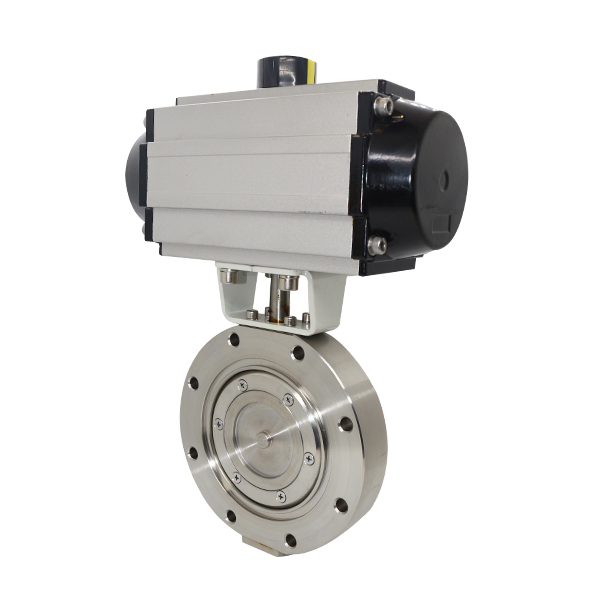

气动高真空蝶阀

真空蝶阀

GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力。通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械传动,以角行程输出扭矩来驱动蝶阀做启闭运动,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,有微调主密封功能。是目前一种新型的气动执行器控制的气动高真空蝶阀,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。适用的工作介质为空气及非腐蚀性气体。

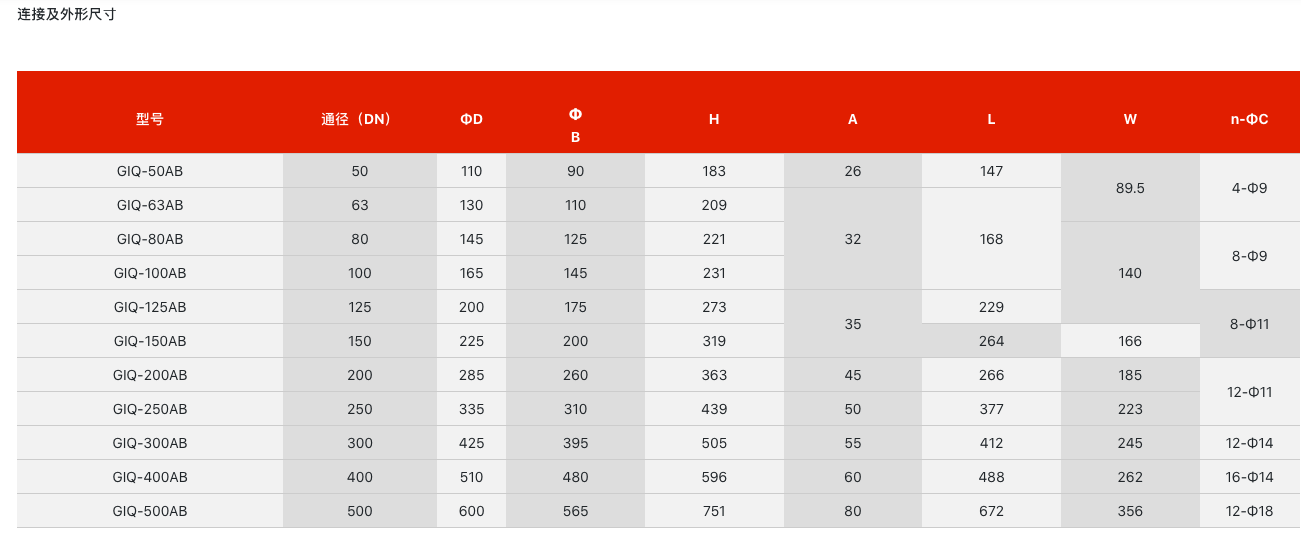

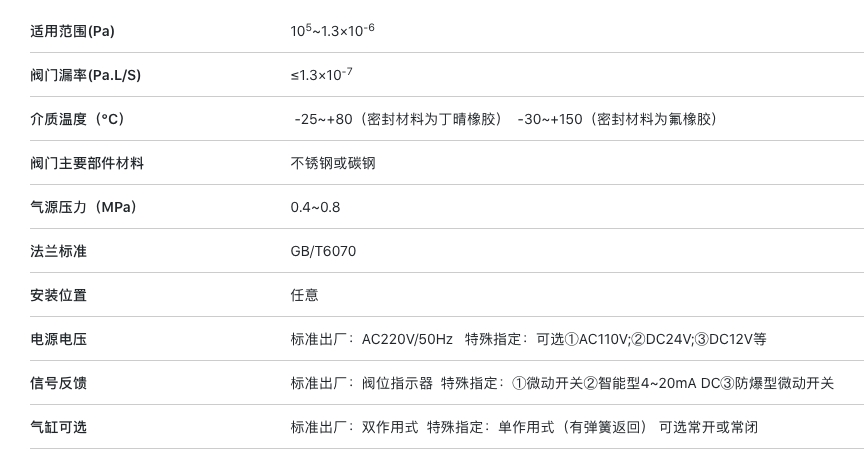

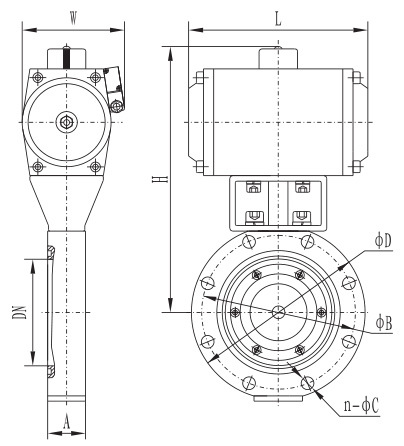

技术参数 外形尺寸图
